製品情報PRODUCTS

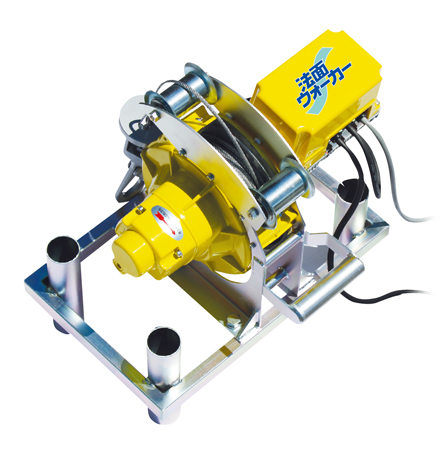

のり面昇降アシスト装置法面ウォーカー
NT-E4R
確かな昇降技術が、
法面重作業の安全環境と
負荷軽減を実現！
安心・安全を確保する昇降システムが
法面の重作業を革新的にアシスト！
これまで、切土法面など急斜面での昇降動作は、作業者への負担が大きく重作業でした。新たに開発した法面作業昇降アシストシステム「法面ウォーカー(NT-E4R)」は弊社が実績を誇るウインチ技術を生かし、法面歩行を安全に効率的に行うことを可能にしました。
特定小電力無線のため、無線従事者資格や無線局免許が不要です。
「巻上機特別教育」と「のり面ロープ高所作業特別教育」を受講し、法面ウォーカーの取扱説明書と安全教育テキストの内容をご理解いただいた上でご使用下さい。
導入効果
急斜面でも
楽々と上がれる！
リモコン操作で、
体力消耗の悩みが解消
作業時間短縮
作業効率UP!
安全性向上
作業者不足の改善
NT-E4R 仕様
| 注記 | ※1 | 法面ウォーカーからリミット滑車セットまでの距離も含みます。 |
|---|---|---|
| ※2 | ウインチ定格とは定格電圧・定格周波数・定格荷重において巻上2m-休止3秒-巻下2m-休止3秒のサイクルによって 繰返し運転したときの許容運転時間をいいます。 |
|
| 注) | ※3 | 本体重量にワイヤロープなどの付属品の重量は含まれていません。 |
| ※4 | 無線は920MHz帯（特定小電力無線）で、水平送信距離100m以上、垂直送信距離50m以上です。 |
各部名称
- 滑車位置がアシスト装置よりも上の場合の設置例です。
- キーパー、メッセンジャーロープはオプションです。
安全機能
- 接点溶着によるウインチの突き上げを解消するためにマグネットスイッチ制御でなく、半導体制御を採用。
- 電流による過負荷防止機能
- リミット付き滑車による巻き込まれ防止機能
- ID設定による無線の誤動作防止機能
- 滑りクラッチ機構による巻き込み防止、および過負荷防止の機能
付属機器
本体及び付属機器
NT-E4R
- ワイヤロープΦ5×31m
（ラッチロックフック付き）
- ワイヤロープΦ5×31m
無線送信機
- 非常停止ボタンと同等の停止ボタン付き
- 双方向通信にて通信状態や異常の有無および操作可否をランプで表示
- 単三乾電池３本で動作
リミット滑車セット
中間サイドローラー
オプション機器
NT中継コード
(無線リミット用)
キーパー
